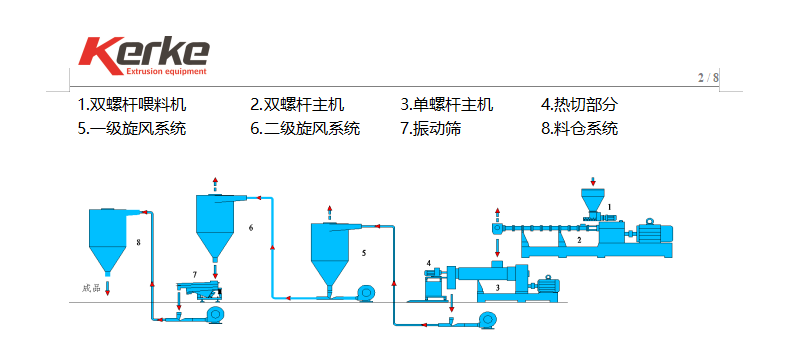

PVC电缆料双阶子母造粒机配置流程图及配置资料
添加时间:2020-11-11 18:40:42 浏览次数:114


PVC电缆料双阶子母造粒机配置流程图及配置资料


南京科尔克挤出装备有限公司

PVC电缆料KTE/SE65/150 双阶式混炼挤出机组配置及价格

生产能力要求:200~500Kg/Hr(根据作业产品配方的不同产能不同);

主要技术参数:

主机型号:   KTES-65 /150

主机长径比   36:1/  7:1

主电机功率:  90kw/6- 37KW(西门子公司产品或安徽皖南电机股份有限公司产品)

主机螺杆转速: 60~600rpm/ 85rpm


A、 KTE-65双螺杆混炼挤出机组

a) 双螺杆计量喂料机一台

1) 喂料电机为交流电机,主喂料电机功率:1.5KW。

2) 调速系统采用无锡艾克特电器股份有限公司变频器调速。

3) 螺杆为双头螺杆,减速箱速比:17:1。

4) 电机与减速机采用直联式,喂料体中带卧式搅拌器,喂料平稳均匀,不架桥。

5) 喂料体与料斗均为流线型,下料顺畅,清理方便。

a、高扭齿轮减速箱

1) 减速比:2.51

2) 输出轴转速:MAX600RPM

3) 输入轴转速:MAX1500RPM

4) 主机传动箱减速与扭矩分配部分合为一体,采用平行三轴式设计,结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

b、润滑油冷却系统

1) 油泵电机0.55KW

2) 润滑油型号:上海海牌6402中负荷齿轮油,型号85W/90GL-4

3) 品牌:西安油泵厂

4) 冷凝器型号:SL-305

5) 润滑油泵型号:CB-B6

        c、主机电机

1) 主机电机:90KW

2) 电机转速(MAX):1500RPM

d、螺杆

1) 螺杆直径:62.4mm

2) L/D=36:1

3) 螺杆为积木式

4) 螺杆芯轴为40CrNiMoA材质,螺纹元件与芯轴为渐开线联结,强度高,承载负荷大,拆装组合方便。

5) 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62







专业双螺杆挤出造粒机制造商—南京科尔克挤出装备有限公司 www.kerke1688.com
