ZF12桌面型双螺杆挤出机 ·实验室微型塑料挤出机
添加时间:2020-10-27 09:56:42 浏览次数:110

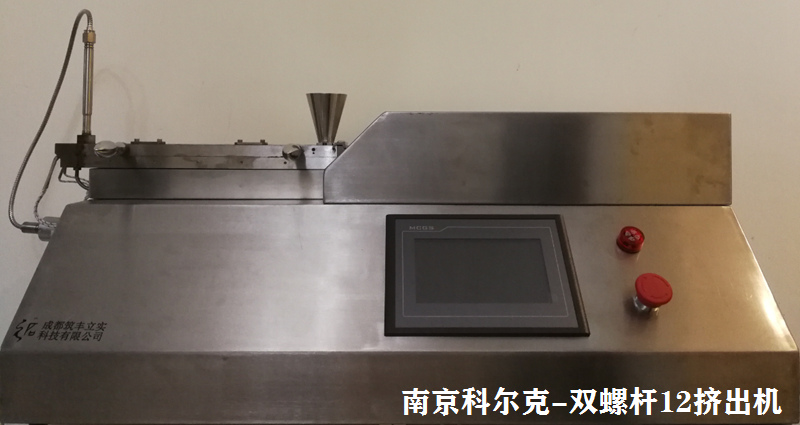

ZF12桌面型双螺杆挤出机 ·实验室微型塑料挤出机

小型平行双螺杆挤出机:

【主要功能】高分子材料改性配方研究,药物热熔挤出研究/生产(0-2.5Kg/h),最小喂料量20g,极大减少贵重物料消耗、减小场地占用、提高研究人员试验效率、试验工艺可直接转化为生产工艺;

【使用场景】高分子材料实验室、热熔药物制剂实验室,热熔药物生产。

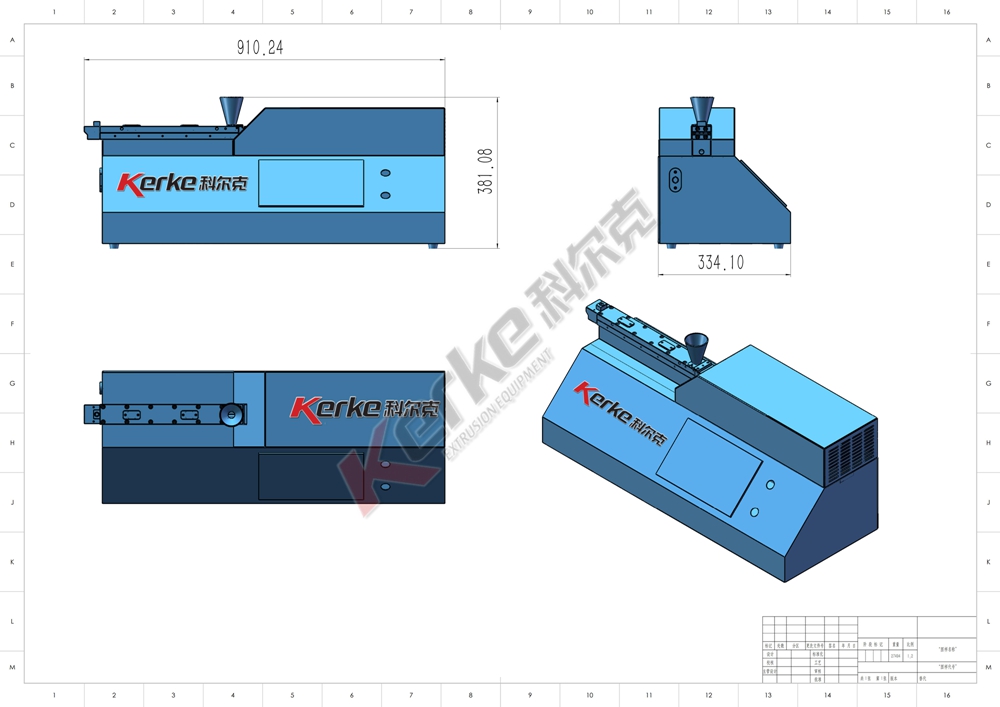

12双螺杆 总装_看图王_00_副本_副本.jpg

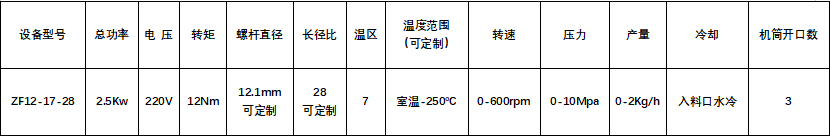

KTE-12双螺杆混炼挤出机,长径比281,主电机0.75KW

1.齿轮减速箱

1) 行星减速机减速比:51

2) 输出轴转速:MAX600RPM

3) 输入轴转速:MAX3000RPM

4) 扭矩分配箱,采用平行三轴式设计,结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

2.主机电机

1) 主机电机:0.75KW(交流伺服电机)

2) 电机转速(MAX):3000RPM

3) 品牌:三菱(支持品牌定制)

3.螺杆

1) 螺杆直径:Φ12.1mm

2) L/D=28:1(支持定制)

3) 螺杆为积木式

4) 螺杆芯轴为ZF36L(内部编号)磨具钢,螺纹元件与芯轴六角形链接,强度高,承载负荷大,拆装组合方便。

5) 螺杆元件材质为优质高速工具钢ZF30(内部编号)磨具钢,高温真空淬火热处理。整体硬度HRC55~60

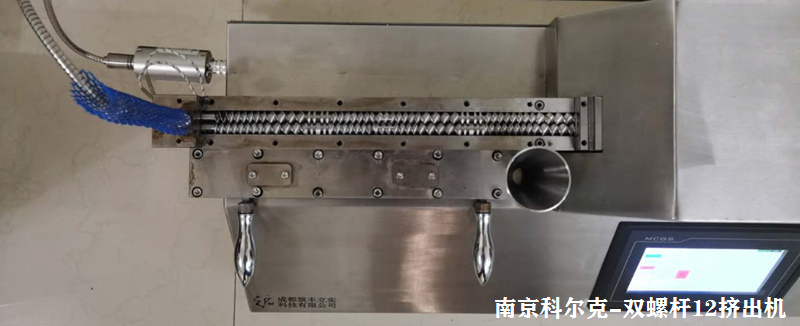

4.料筒

机筒材质选用ZFTN15(内部编号)磨具钢,高温真空淬火热处理,整体剖分式机筒,机筒开口3个,入料口集成水冷流道(客户现场提供冷却水)

5.加热系统

从机头至料筒温控区依次为:第一区到第七区。一区到六区为加热区,七区为水冷区(无加热)。第一区集成压力传感器检测机头熔体压力。

6.电气控制系统

a) 220V,交流50Hz(可选).

b) 正泰公司低压电器

c) 主电机为交流伺服电机,0.75KW

d) 8路温控模块,智能PID加热控制;

e) 加热由温控模块通过固态继电器控制,采用耐高温导线

f) 电器控制柜控制包括:温控系统;驱动系统;联锁联控系统

g) 触摸屏:7MCGS屏,具有多路通讯功能,U盘数据存储及数据上下载;报警表;工业级的显示面板。

7、联锁控制系统

1、温控与主机联锁,达到预热温度后才可开启主机,超过报警温度自动停机。

2、压力系统与主机联锁,即过压时,主机停止工作。
