KTE75/SE180 双阶水环热切挤出造粒机配置资料
添加时间:2020-06-24 23:12:53 浏览次数:342

南京科尔克挤出装备有限公司

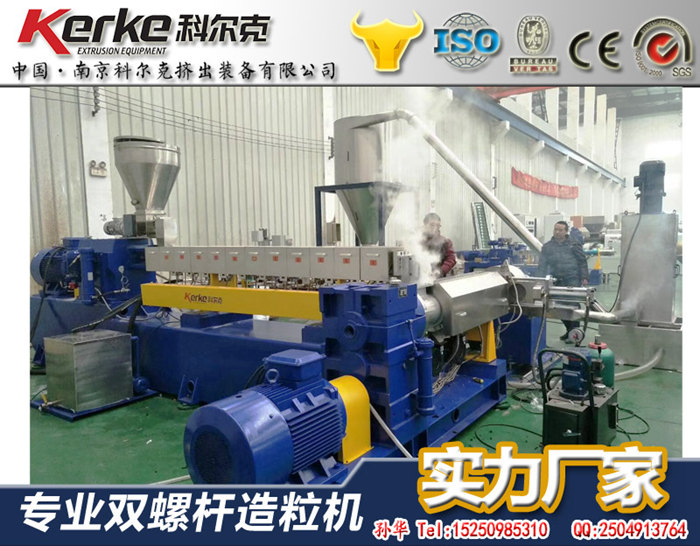

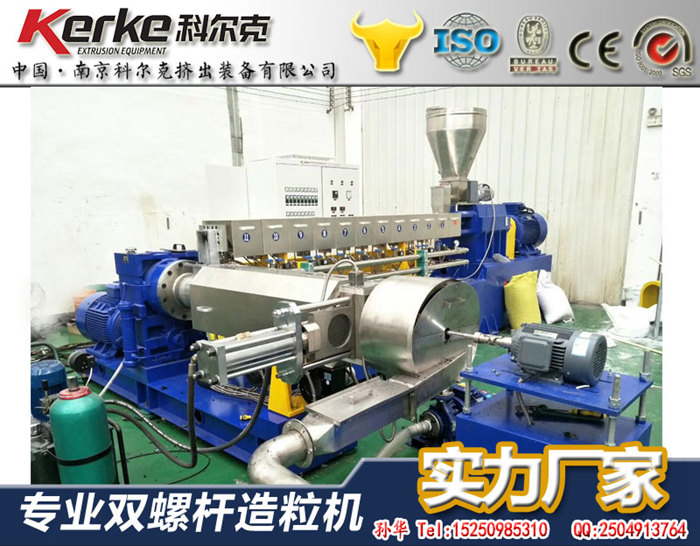

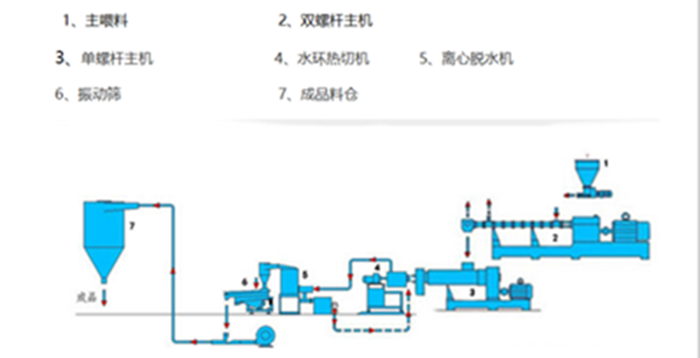

KTE75/SE180 双阶水环热切挤出造粒机机组配置

主要技术参数:

a)主机型号:   KTE75/SE180

b)主机长径比   36:1/  9:1

c)主电机功率:  AC110kw/ 6-55KW

d)主机螺杆转速: 60~600rpm/ 85rpm



KTE-75双螺杆混炼挤出机组,长径比36:1,主电机110KW交流

1、KTE-75双螺杆计量喂料机一台

1)喂料电机为交流电机,主喂料电机功率:2.2KW。

2)调速系统采用无锡艾克特变频器调速

3)螺杆为双头螺杆,减速箱速比:17:1。

4)电机与减速机采用直联式,喂料体中带卧式搅拌器,喂料平稳均匀,不架桥。

5)喂料体与料斗均为流线型,下料顺畅,清理方便。


2、齿轮减速箱

1)减速比:3:1

2)输出轴转速:MAX500RPM

3)输入轴转速:MAX 1500RPM

4)主机传动箱减速与扭矩分配部分合为一体,采用平行三轴式设计,结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承


3、润滑油冷却系统

1)油泵电机0.55KW

2)润滑油型号:上海海牌6402中负荷齿轮油,型号85W/90GL-4

3)冷凝器型号:SL-305

4)润滑油泵型号:NB-B10


4、主机电机

1)主机电机:110KW(西门子)

2)电机转速(MAX):1500rpm


5、螺杆

1)螺杆直径:62.4mm

2)L/D=36:1

3)螺杆为积木式

4)螺杆芯轴为40CrNiMoA材质,螺纹元件与芯轴为渐开线联结,强度高,承载负荷大,拆装组合方便。

5)螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。




更多配置资料请在线联系客服

为方便您更好的使用,在购买前请致电我们,我们将竭诚的为您设计 ,独特的方案
