PVC电缆料造粒机，双螺杆子母造粒机

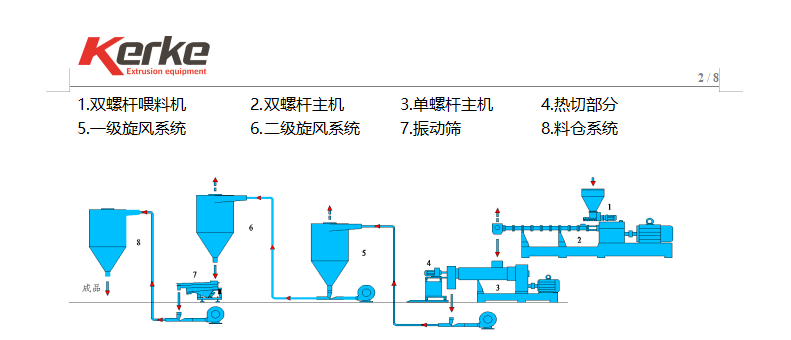

KTE65-SE150双阶子母造粒机资料配置

² 生产能力要求：200~500Kg/Hr（根据作业产品配方的不同产能不同）；

² 主要技术参数：

a) 主机型号：   KTES-65 /150

b) 主机长径比   36：1/  7：1

c) 主电机功率：  90kw/6- 37KW（西门子公司产品或安徽皖南电机股份有限公司产品）

d) 主机螺杆转速： 60~600rpm/ 85rpm

A、 KTE-65双螺杆混炼挤出机组

a) 双螺杆计量喂料机一台

1) 喂料电机为交流电机，主喂料电机功率：1.5KW。

2) 调速系统采用无锡艾克特电器股份有限公司变频器调速。

3) 螺杆为双头螺杆，减速箱速比：17：1。

4) 电机与减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

5) 喂料体与料斗均为流线型，下料顺畅，清理方便。

a、高扭齿轮减速箱

1） 减速比：2.5：1

2） 输出轴转速：MAX600RPM

3） 输入轴转速：MAX1500RPM

4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

b、润滑油冷却系统

1） 油泵电机0.55KW

2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3） 品牌：西安油泵厂

4） 冷凝器型号：SL-305

5） 润滑油泵型号：CB-B6

        c、主机电机

1） 主机电机：90KW

2） 电机转速(MAX)：1500RPM

d、螺杆

1） 螺杆直径：62.4mm

2） L/D=36:1

3） 螺杆为积木式

4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。

e、料筒

1） 机筒材质选用45钢为基体，镶C型套，耐磨合金a-101（Fe-Cr-Ni-Carbide）硬度HRC60-64，机筒长度L=240mm/节。

2） 第一节筒体为喂料筒体，第八节筒体为挤出筒体，其余筒体为闭口筒体，单双联接体上带抽真空装置。

3） 软水循环系统

3.1机筒内采用软水冷却

3.2软水箱与机体分离，便于清洗和维修

3.3意大利进口电磁阀

3.4水管采用紫铜管镀铬处理

3.5冷却形式：水冷

3.6冷却泵：0.55KW

3.7水箱容量：~100L

f、加热系统

控温段        料筒段                     加热片型式

        第一段                        进料

一区          第二段                        铸铜

二区          第三段                        铸铜

三区          第四段                        铸铝

四区          第五段                        铸铝

五区          第六段                        铸铝

六区          第七段                        铸铝

七区          第八段                        铸铝

八区          第九段                        铸铝

用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。

h、KS-150单螺杆挤出机

1、 螺杆直径：150mm

2、 长径比L/D：7：1

3、 螺杆最大转速：85rpm

4、 单螺杆筒体及螺杆为38CrMoAl材质氮化处理，螺杆芯部可通水冷却。

5、 齿轮为20CrMnTi材质。润滑系统采用自润滑内冷。

6、 单螺杆筒体采用铸铝电加热加热：风冷控温，风机功率为0.37KW。

7、 主电机： 6-37KW交流

8、 双螺杆与单螺杆连接体一件，材料为不锈钢件，抽真空。
