KTE-36 双螺杆小型实验型功能色母粒塑料造粒机,生产能力要求:20~60Kg/Hr
添加时间:2020-04-15 18:58:23 浏览次数:291

南京科尔克挤出装备有限公司

KTE-36 双螺杆造粒机组配置及价格


² 生产能力要求:20~60Kg/Hr(根据作业产品配方的不同产能不同);


² 主要技术参数:


a) 主机型号:   KTE36型双螺杆挤出机


b) 主机长径比    40:1;


c) 主电机功率:  18.5kw(安徽皖南集团电机或西门子电机)


d) 主机螺杆转速: 50~500rpm;

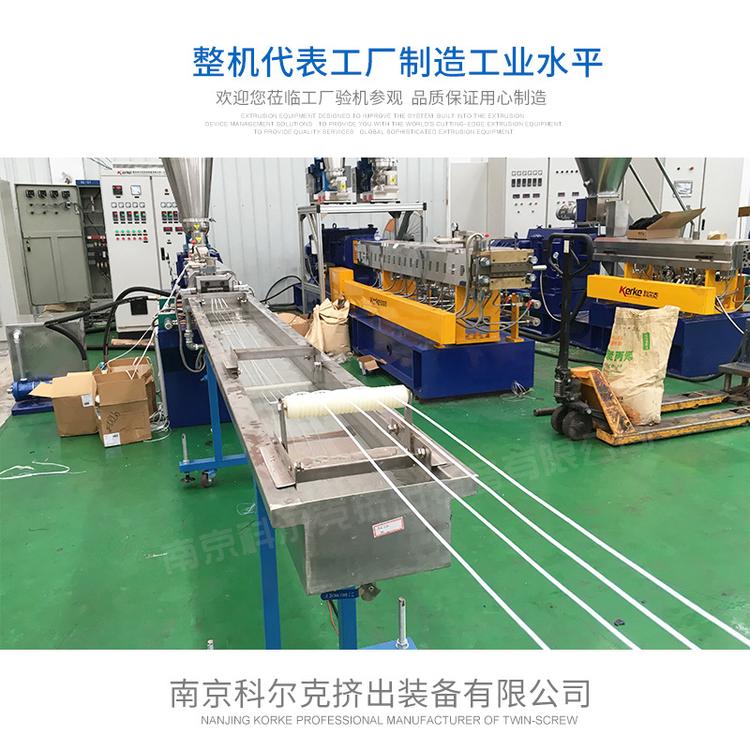

KTE-36双螺杆混炼挤出机组,长径比40:1,主电机18.5KW交流


   1、KTE-36双螺杆计量喂料机一台


1) 喂料电机为交流电机,主喂料电机功率:0.75KW。


2) 调速系统采用无锡艾克特变频器调速。


3) 螺杆为双头螺杆,减速箱速比:23:1。


4) 电机与减速机采用直联式,喂料体中带卧式搅拌器,喂料平稳均匀,不架桥。


5) 喂料体与料斗均为流线型,下料顺畅,清理方便。


2、齿轮减速箱


1) 减速比:3:1


2) 输出轴转速:MAX500RPM


3) 输入轴转速:MAX 1500RPM


4) 传动箱减速及扭矩分配部分合为一体,采用平行三轴式设计,结构紧凑,在减速扭矩分配,两根输出轴径向轴承均为日本NSK轴承;所有齿轮均为20CrNi2MoA材质,采用硬齿面系统,齿面渗碳淬火处理;精密磨齿处理,加工精度为6级,噪音低,传动扭矩大;多点润滑,保证各运动副一直保持充足的润滑,减速箱润滑油冷却采用循环强制冷却单元,新型设计的密封结构,进口品牌密封圈,保证输入输出轴优异的密封性能。


3、润滑油冷却系统


A、 油泵电机0.75KW


B、 润滑油型号:上海海牌6402中负荷齿轮油,型号85W/90GL-4


C、 冷凝器型号:SL-305


D、 润滑油泵型号:NB-B6


      4、主机电机


1) 主机电机:18.5KW(交流电机)


2) 电机转速(MAX):1500rpm


5、螺杆


1) 螺杆直径:35.6mm


2) L/D=40:1


3) 螺杆为积木式


4) 螺杆芯轴为40CrNiMoA材质,螺纹元件与芯轴为渐开线联结,强度高,承载负荷大,拆装组合方便。


5)  螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。整体硬度HRC58~62。计算机优化设计,精密加工,具有优异自洁性和互换性,积木式组合根据加工物料和加工工艺,借助多年螺杆结构研发设计的丰富经验和软件优势,可按需求高效实现输送塑化,混合混炼,剪切分散,均化均质,排气脱挥,建压挤出等各项功能。


6、料筒


1)机筒:长度L=150mm/节,共10节筒体,材质为45钢镶合金套(α101材质),筒体采用水冷却。


2) 第一节筒体为喂料筒体,第五节为预留自然排气筒体,第九节筒体为抽真空筒体,第十节筒体为挤出筒体,其余筒体为闭口筒体。(预留喂长纤口)


7、加热系统


控温段        料筒段                        加热片型式


进料区        第一段                           不加热


一区          第二段                           铸铜


二区          第三段                           铸铜


三区          第四段                           铸铝


四区          第五段                           铸铝


五区          第六段                           铸铝


六区          第七段                           铸铝


七区          第八段                           铸铝


八区          第九段                           铸铝


九区          第十段                           铸铝


 换网机头                        铸铜


用熔温热电偶专测物料熔融温度,用压力传感器专测物料压力。
